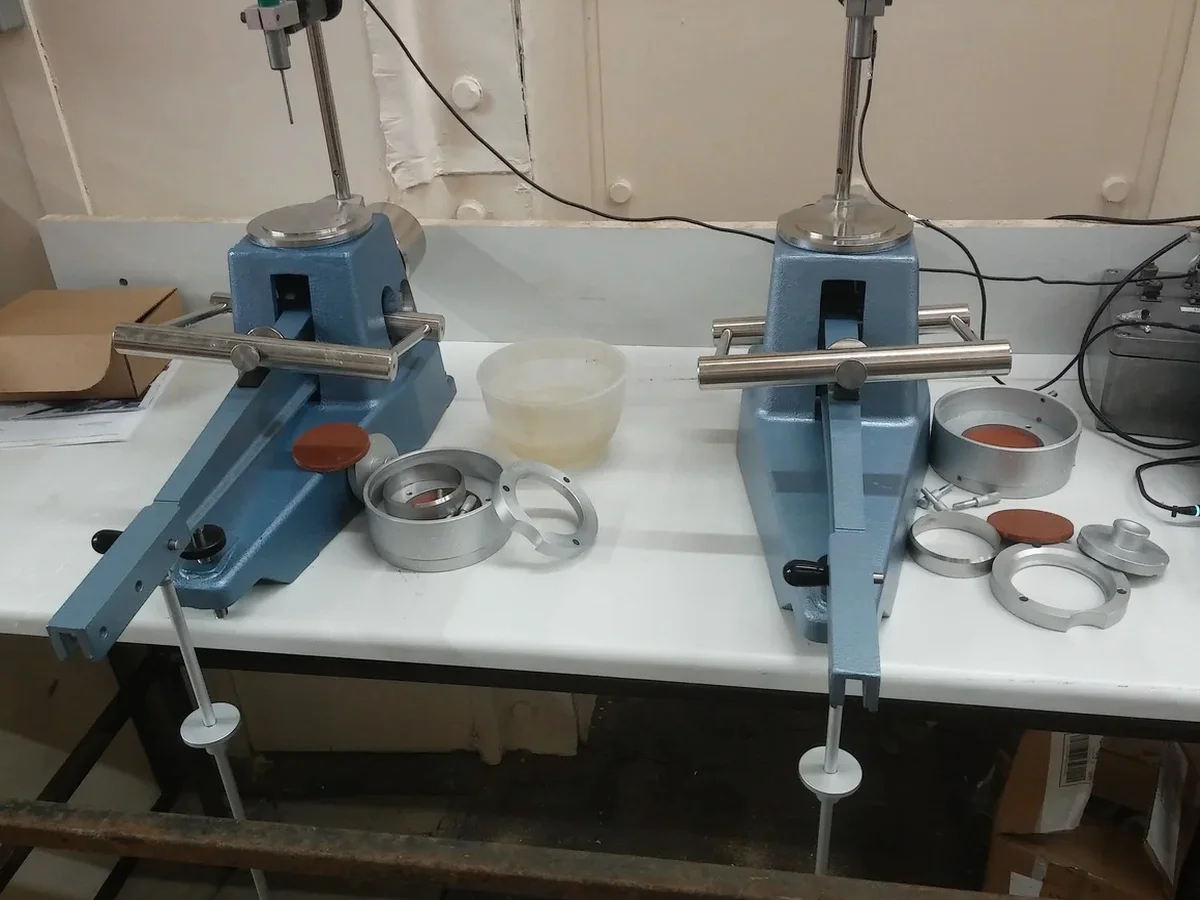

Sur un chantier de fondation près de la place Jean Jaurès, une argile limoneuse gris-bleu a montré un comportement plastique inattendu lors des premiers terrassements. Ce type de sol, hérité des dépôts houillers et des remblais miniers qui caractérisent la cuvette stéphanoise, réagit fortement aux variations de teneur en eau. L'essai des limites d'Atterberg devient alors indispensable pour quantifier cette sensibilité. Réalisé au sein d'un laboratoire accrédité COFRAC, cet essai normalisé selon la NF P94-051 permet de mesurer précisément la limite de liquidité à l'aide de la coupelle de Casagrande et la limite de plasticité par roulage manuel. L'indice de plasticité qui en découle guide le dimensionnement des ouvrages géotechniques et la sélection des techniques de traitement de sol adaptées au contexte minier de Saint-Étienne. Nous le couplons régulièrement avec un essai de cisaillement triaxial pour évaluer la résistance au cisaillement des formations argileuses locales sous différents états hydriques.
Un indice de plasticité supérieur à 25 % dans les argiles stéphanoises impose systématiquement une vérification du potentiel de retrait-gonflement avant toute implantation de structure.
Méthodologie appliquée à Saint-Etienne
Conditions géotechniques locales à Saint-Etienne
Le climat semi-continental de Saint-Étienne, avec des précipitations bien réparties et des étés parfois orageux, soumet les sols argileux à des cycles d'humidification-dessiccation prononcés. Un sol dont l'indice de plasticité dépasse 20 à 25 % présente un risque de retrait-gonflement qui peut affecter les structures légères, comme les pavillons individuels de la périphérie stéphanoise. La classification LCPC, basée sur les limites d'Atterberg, permet de classer ces sols de A1 à A4 selon leur argilosité et de préconiser des profondeurs d'ancrage minimales pour les fondations. Dans les zones de pente, comme à Rochetaillée, une argile plastifiée par des infiltrations peut également amorcer des glissements de terrain superficiels. Ignorer la détermination des constantes physiques de ces matériaux expose le projet à des désordres structurels coûteux, car la consistance d'une argile stéphanoise peut passer de ferme à molle avec seulement 5 à 10 % de variation de teneur en eau. Coupler ces résultats avec une analyse de stabilité de talus devient pertinent dès que la pente dépasse 15 degrés.
Nos services
Notre laboratoire à Saint-Étienne réalise la détermination complète des limites d'Atterberg et propose des prestations géotechniques complémentaires intégrant ces paramètres physiques dans l'analyse globale du comportement des sols.
Identification géotechnique complète
Détermination des limites d'Atterberg, analyse granulométrique par tamisage et sédimentométrie, teneur en eau naturelle et masse volumique. Rapport d'identification selon normes NF.
Étude du potentiel de retrait-gonflement
Interprétation des limites d'Atterberg couplée à l'essai de gonflement à l'œdomètre pour évaluer la sensibilité des argiles stéphanoises aux variations hydriques, conforme au référentiel de l'AFNOR.
Contrôle de traitement de sol à la chaux
Suivi de l'évolution des limites d'Atterberg après traitement à la chaux ou au liant hydraulique routier. Vérification de la réduction de l'indice de plasticité pour la réutilisation des sols miniers en remblai.
Questions fréquentes
Quel est le prix d'un essai Limites d'Atterberg à Saint-Étienne ?
La détermination des limites d'Atterberg (liquidité et plasticité) est facturée entre 60 € et 90 € par échantillon, selon qu'il s'agisse d'une identification simple ou intégrée à une mission géotechnique complète. Ce tarif inclut la préparation de l'échantillon, l'essai à la coupelle de Casagrande, le roulage manuel et la fourniture du procès-verbal d'essai conforme à la norme NF P94-051.
Quelle est la différence entre la limite de liquidité et la limite de plasticité ?
La limite de liquidité (wl) correspond à la teneur en eau à laquelle un sol passe d'un état liquide à un état plastique ; elle est mesurée avec la coupelle de Casagrande. La limite de plasticité (wp) est la teneur en eau en dessous de laquelle le sol ne peut plus être roulé en un boudin de 3 mm sans se fragmenter. La différence entre les deux donne l'indice de plasticité (Ip), qui caractérise l'étendue du domaine plastique du sol.
Pourquoi les limites d'Atterberg sont-elles importantes pour les fondations à Saint-Étienne ?
Les sols du bassin stéphanois contiennent fréquemment des argiles et des limons issus de l'altération des schistes houillers. Un indice de plasticité élevé indique une sensibilité au retrait-gonflement, un phénomène qui provoque des fissurations dans les structures légères. Connaître ces limites permet de dimensionner correctement la profondeur d'assise des fondations et d'anticiper les variations saisonnières de volume du sol.
Quelle quantité de sol est nécessaire pour réaliser l'essai ?
Pour une détermination complète des limites d'Atterberg, il faut prélever environ 500 grammes de sol représentatif de la fraction fine. L'échantillon doit être conservé dans un emballage étanche pour ne pas perdre son humidité naturelle. La norme NF P94-051 préconise une préparation par voie humide à partir du matériau intact, sans séchage préalable à l'étuve, afin de ne pas modifier la plasticité des argiles.
Quelle norme régit l'essai Limites d'Atterberg en France ?
En France, la détermination des limites d'Atterberg est régie par la norme NF P94-051, qui couvre la mesure de la limite de liquidité à la coupelle et de la limite de plasticité au rouleau. Elle est complétée par la norme NF EN ISO 17892-12 pour le cadre européen. Notre laboratoire applique strictement ces référentiels et fonctionne sous accréditation COFRAC pour ces essais.
