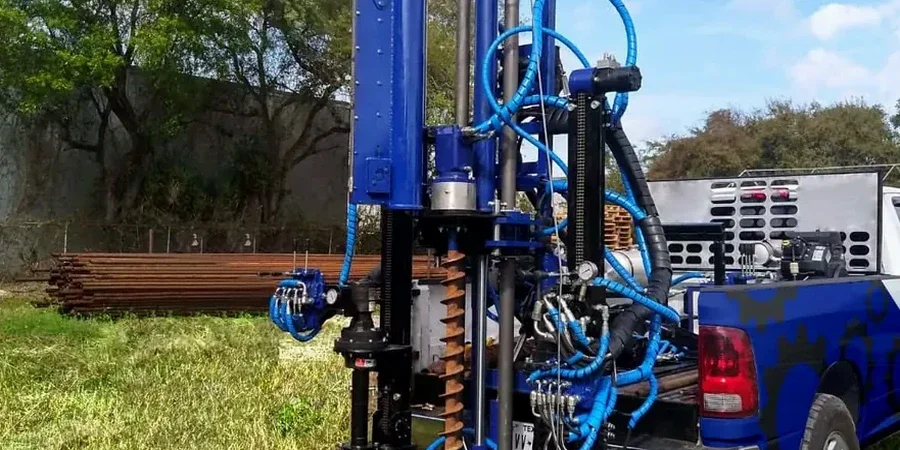

Le train de tiges descend dans le forage, le mouton de 63,5 kg est hissé à 76 cm, puis libéré en chute libre. Ce cycle, répété des dizaines de fois sur chaque horizon traversé, définit le Standard Penetration Test tel que nous le déployons à Saint-Etienne. L’énergie transmise au carottier fendu permet de traverser des schistes altérés, des grès houillers plus ou moins fracturés, ou les formations sablo-graveleuses qui tapissent certains vallons de la ville. Nous opérons avec une sondeuse montée sur chenilles qui se faufile dans les parcelles exigües du centre ou les terrains en pente de la colline de Villeboeuf, là où le bâti ancien exige une reconnaissance avant toute reprise en sous-œuvre. Chaque valeur N, corrigée selon la norme NF EN ISO 22476-3, alimente directement le modèle géotechnique que l’ingénieur utilisera pour dimensionner les fondations superficielles ou profondes adaptées au contexte minier sous-jacent.
La correction énergétique du N mesuré, indispensable sur les schistes altérés, modifie la classification de compacité et peut faire basculer le mode de fondation.
Méthodologie appliquée à Saint-Etienne
Conditions géotechniques locales à Saint-Etienne
Le contraste géotechnique entre le quartier de Bellevue, perché sur des grès compacts à fort refus, et le secteur de Châteaucreux, établi sur des alluvions modernes souvent lâches, illustre l’hétérogénéité du sous-sol stéphanois. Sur les coteaux, un N corrigé supérieur à 50 peut survenir dès 3 mètres, tandis que dans la plaine alluviale du Furan, les mêmes profondeurs livrent parfois des valeurs inférieures à 8, synonymes de compacité très faible et de tassements différentiels potentiels. Ignorer cette disparité revient à sous-dimensionner les fondations dans les zones basses ou à mobiliser inutilement des pieux en zone haute. Le risque minier ajoute une couche de complexité : les cartes d’aléas mouvement de terrain de l’AURG montrent que plusieurs secteurs urbanisés sont sous-cavés, et un sondage SPT qui traverse un vide minier non détecté produit une chute brutale de l’outil que seul un opérateur expérimenté identifie immédiatement sur le diagramme de battage.
Nos services
Notre laboratoire de mécanique des sols à Saint-Etienne intègre l’essai SPT dans une démarche de reconnaissance complète, en associant le forage destructif avec enregistrement des paramètres de battage à des campagnes d’essais in situ complémentaires et d’analyses en laboratoire accréditées selon le référentiel COFRAC ISO 17025.
Campagne de sondages SPT et maîtrise d’œuvre géotechnique
Nous programmons et exécutons des campagnes de reconnaissance par sondages carottés avec essais SPT systématiques sur l’agglomération stéphanoise. Chaque forage fait l’objet d’un suivi en continu par un chef sondeur qui ajuste la cadence de battage et le nettoyage du trou en fonction de la nature des terrains traversés. Le rapport de mission inclut les diagrammes de pénétration corrigés, les profils N60, et une interprétation de la compacité selon les corrélations de Seed et al., adaptées au contexte lithologique du bassin houiller.
Dimensionnement de fondations assisté par SPT
À partir des valeurs N mesurées et corrigées, nos ingénieurs calculent la capacité portante des fondations superficielles et profondes selon la méthode de Meyerhof, avec application des coefficients partiels de l’Eurocode 7. Nous produisons les notes de calcul pour semelles filantes, radiers et pieux forés, en tenant compte de la présence éventuelle de vides miniers et de la sensibilité des argiles sidérolithiques au retrait-gonflement, problématique récurrente sur les coteaux de Saint-Etienne.
Questions fréquentes
Quel est le prix d’un essai SPT à Saint-Etienne et que comprend-il ?
Le coût d’un essai SPT isolé se situe généralement entre 520 € et 760 €, en fonction de la profondeur d’investigation, des conditions d’accès à la parcelle et de la nature du terrain qui conditionne la vitesse d’avancement du forage. Ce tarif inclut la mobilisation de la sondeuse, l’exécution de l’essai selon la norme NF EN ISO 22476-3, la rédaction du diagramme de battage avec correction énergétique, et l’intégration des valeurs N60 dans le rapport géotechnique. Pour une campagne complète de reconnaissance avec plusieurs sondages, les coûts unitaires sont dégressifs.
Comment interpréter un refus au SPT dans les formations géologiques de Saint-Etienne ?
Un refus se définit par 50 coups sur une séquence de 150 mm sans avancement mesurable, ou par 100 coups cumulés sur les trois séquences. Dans le bassin stéphanois, ce refus peut correspondre au toit des grès houillers compacts (fréquent sur les hauteurs de la ville) ou à un bloc erratique au sein des colluvions de pente. Notre équipe technique corrèle systématiquement le refus SPT avec la lithologie du forage destructif et, si nécessaire, propose un carottage rotatif pour confirmer la nature du substratum avant de statuer sur la profondeur d’ancrage des pieux.
Quelle norme régit l’exécution de l’essai SPT en France et comment garantissez-vous sa conformité ?
L’essai SPT est régi par la norme NF EN ISO 22476-3:2005 + A1:2012, qui spécifie les tolérances dimensionnelles de l’équipement, la procédure de battage et les corrections à appliquer. Notre laboratoire applique un programme interne de vérification périodique des moutons, des tiges et des carottiers. L’énergie transmise est contrôlée par calibration dynamique du train de tiges, et nos rapports mentionnent explicitement le ratio énergétique ER appliqué aux corrections. L’ensemble du processus est couvert par notre accréditation COFRAC pour les essais in situ, garantissant la traçabilité métrologique et la reproductibilité des mesures. Plus d'info.
