L'erreur classique sur Saint-Étienne, c'est de se lancer dans un terrassement de grande ampleur en se fiant uniquement à quelques sondages ponctuels. On voit ça régulièrement sur les coteaux de la colline de Villeboeuf ou en bordure du Furan : on attaque la fraise, et on tombe sur une poche de grès houiller complètement décomposé qui n'était pas prévue dans le cubage. La tomographie sismique par réfraction permet justement de cartographier en continu l'interface entre les formations superficielles et le substratum compétent, sans multiplier les puits destructifs. À Saint-Étienne, où le sous-sol alterne entre alluvions fluviatiles, remblais miniers et grès fracturé du Stéphanien, avoir un profil de vitesse des ondes P sur toute la longueur du tracé évite bien des avenants. On couple souvent la réfraction avec la réfraction sismique haute résolution pour les projets linéaires, et la réflexion pour les investigations profondes quand on cherche le toit du socle hercynien sous la couverture sédimentaire.
Un profil sismique continu de 200 mètres sur Saint-Étienne vous donne plus d'informations sur la géométrie du substratum que 5 sondages destructifs isolés.
Méthodologie appliquée à Saint-Etienne
Conditions géotechniques locales à Saint-Etienne
Un projet d'extension d'un entrepôt logistique dans la plaine du Gier, au nord de Saint-Étienne, nous a montré à quel point se passer de sismique peut coûter cher. Le maître d'ouvrage avait budgété un simple décapage avec substitution de 80 cm, sur la base de deux sondages à la tarière qui indiquaient un sol homogène. La réfraction sismique qu'on a réalisée a révélé une paléovallée comblée de matériaux tourbeux compressibles de plus de 6 mètres d'épaisseur, invisible en surface. Sans cette détection, les dallages auraient présenté des tassements différentiels de plusieurs centimètres en moins de deux ans. La combinaison tomographie sismique et essais de perméabilité a permis de redimensionner complètement le système de fondation en passant sur pieux, avec un coût final maîtrisé parce que le problème avait été identifié tôt, en phase conception. Sur le bassin houiller stéphanois, les remplissages de vallons et les cavités minières sont des pièges classiques que seule une investigation géophysique étendue peut cartographier.
Nos services
Notre équipe intervient sur tout le bassin stéphanois, depuis le centre-ville jusqu'aux communes périphériques, avec des moyens de prospection adaptés au contexte urbain comme aux zones naturelles. Au-delà de la tomographie sismique, nous déployons des méthodes complémentaires pour couvrir l'ensemble des besoins de reconnaissance géotechnique avant terrassement ou fondation.
Réfraction sismique pour terrassements et VRD
Profils de vitesse des ondes P pour déterminer l'épaisseur des formations superficielles, la rippabilité des matériaux au BRH et la profondeur du substratum rocheux. Application directe pour les chiffrages de cubatures de déblais sur les projets de voiries et réseaux divers à Saint-Étienne.
Réflexion sismique pour investigations profondes
Imagerie du toit du socle hercynien et des structures sédimentaires jusqu'à 150 mètres de profondeur. Utilisée pour les projets de tunnels, les reconnaissances de cavités minières et les études hydrogéologiques sur le bassin houiller stéphanois.
Couplage sismique-géotechnique avec calage par sondages
Intégration des profils sismiques avec des sondages carottés ou pressiométriques pour transformer les vitesses en paramètres mécaniques (module pressiométrique, cohésion, angle de frottement). Livrable conforme aux exigences de la mission G2 AVP selon NF P 94-500.
Questions fréquentes
Quelle est la différence entre la sismique réfraction et la sismique réflexion ?
La réfraction exploite les ondes qui cheminent le long des interfaces entre couches de vitesses contrastées ; elle est idéale pour imager les premières dizaines de mètres et déterminer l'épaisseur du recouvrement superficiel. La réflexion enregistre les ondes réfléchies verticalement par les discontinuités profondes et permet d'investiguer jusqu'à 150 mètres ou plus, ce qui la rend pertinente pour localiser le toit du socle ou des cavités minières. À Saint-Étienne, on utilise souvent les deux méthodes de manière complémentaire sur un même profil.
Peut-on faire de la sismique en milieu urbain à Saint-Étienne ?

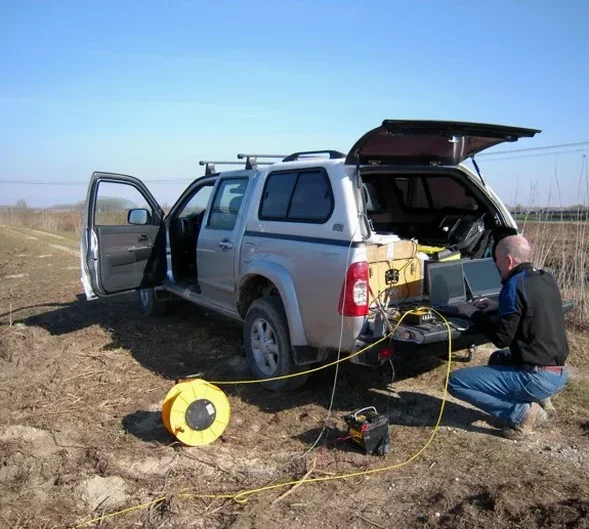

Oui, c'est tout à fait possible avec les bonnes précautions. On utilise des sources sismiques à impact contrôlé, type masse accélérée, qui génèrent un signal suffisant pour des profils de 100 à 200 mètres sans les nuisances d'un explosif. Le bruit de fond urbain (circulation, tramway) est filtré par stacking vertical et par traitement spectral. On intervient régulièrement sur des voiries du centre-ville ou des friches industrielles en adaptant le pas de tir et le dispositif géophonique aux contraintes d'emprise.
Quel est le délai pour obtenir les résultats d'une tomographie sismique ?
Le traitement et l'interprétation des données prennent généralement entre 5 et 10 jours ouvrés après l'acquisition sur le terrain. Ce délai inclut le pointé des premières arrivées, l'inversion tomographique, la construction du modèle de vitesse 2D et la rédaction du rapport avec les coupes interprétées. Pour les projets urgents, on peut livrer les coupes brutes annotées sous 48 heures afin de ne pas bloquer l'avancement du terrassement.
Combien coûte une campagne de tomographie sismique à Saint-Étienne ?
Le budget se situe entre 2 220 € et 4 920 € selon la longueur du profil, le nombre de tirs, la source utilisée et le traitement demandé. Une campagne standard de réfraction sur 200 mètres avec interprétation tomographique complète se positionne autour de 3 200 €. La réflexion profonde, qui nécessite plus de matériel et un traitement plus lourd, se situe dans la fourchette haute. Chaque devis est établi sur mesure après visite du site.
La tomographie sismique remplace-t-elle les sondages géotechniques ?
Non, et ce n'est pas son rôle. La sismique fournit une image continue du sous-sol en termes de vitesses de propagation, mais ces vitesses doivent être calées sur des paramètres mécaniques réels obtenus par sondages (pression limite, RQD, granulométrie). La combinaison optimale, qu'on recommande systématiquement, est un maillage de profils sismiques avec quelques sondages de calage stratégiquement positionnés. Cela réduit le nombre de sondages nécessaires tout en améliorant la fiabilité du modèle géotechnique global.
